Produkty Trysková topná tělesa  Trysková tělesa s ventilací





Trysková tělesa s ventilací - Charakteristika, - Rozměry - Doplňky

Tělesa s ventilací jsou určena k ohřevu tam, kde je vyžadováno následné rychlé ochlazení
Jsou používána zejména na vstřikolisech.Tato technologie umožňuje práci s pryskyřicemi a plasty, které vyžadují vysokou a stabilní teplotu.
Použitím těles s ventilaci je možné účinně bránit efektu samozahřívání trysek.

Nabízená tělesa s ventilací umožňuje zejména
 - rychlý ohřev.
 - Toto je možné díky systému pulzové vzduchové ventilace.

• Charakteristika

- Kostra z leštěné oceli se skládá ze dvou polovin válců. Tato zajišťuje nasměrování proudění vzduchu na trysku tak, aby bylo zajištěno její chlazení.
- Bezpečnostní patky zajišťují kostru na trysce tak, aby nedocházelo ke ztrátě kontaktu.
- Tělesa jsou usazena na skeletu, který zajišťuje správnou polohu pro připojení (počet těles je závislý na délce zóny určené k ohřevu)
- Zajišťování chlazení, které je kombinované s dobrou tepelnou vodivostí elektroizolace tělesa, umožňuje rychlý úbytek kalorií.
- Ventilátor, který je umístěn na tělese, je specifikován dle typu instalace. Stejně tak jejich počet.
- Tělesa jsou slídová nebo keramická dle typu instalace.
- Připevnění tělesa je zajištěno pomocí otočných šroubů. Kostra tělesa je uzavřena pomocí jedné nebo více přezek.
- Přívod: svorkovnice pod krytem. Orientace radiální nebo tangenciální - umístění na středu v horní části tělesa v otvoru kostry, který je k tomuto určen. Jednofázové nebo třífázové provedení.
- Vyrobeno dle normy EN60335-1
        Tolerance pro výkon: + 5% - 10%
        Ztráta proudu < 0.75 mA/kW

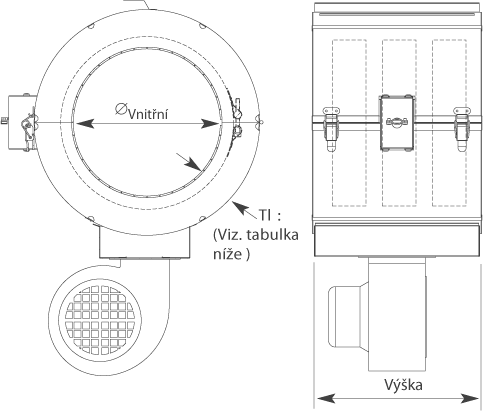

• Rozměry

Stáhnout charakteristiku těles. Soubor ve formátu .pdf

Rozměry těles včetně ventilátorů není možné považovat za závazné.
Celkové vnější rozměry se mohou lišit dle typu instalace.

Typ tělesa	Tloušťka (mm)
Tělesa keramická s ventilací Tělesa keramická s ventilací a protihlukovým pláštěm Tělesa slídová s ventilací Tělesa slídová s ventilací a protihlukovým pláštěm	30 mm 50 mm 30 mm 50 mm

Rozměry uvedeny bez ventilátoru

Návrat do menu

• Doplňky

Stáhnout charakteristiku těles. Soubor ve formátu .pdf

• Na instalaci může být umístěn plášť pro zamezení šíření hluku a zajištění lepších
  pracovních podmínek pro obsluhujícího pracovníka.

• Tělesa mohou být osazena sondou pro regulaci, což vyžaduje provedení speciálního
  otvoru

Návrat do menu
