Použití na vstřikolisech, hlavách pro extruzi. Topná tělesa s izolaci BAJ, zajišťující nízký tepelný úbytek. Tento systém umožňuje nižší spotřebu energie oproti instalaci s běžnými tělesy bez izolace.

Dodáváno ve dvou provedeních :

• mini BAJ: tenká vrstva izolantu - zajišťující úsporu energie cca 15%

• BAJ : silná vrstva izolantu - zajišťující úsporu energie cca 40%

Technologie nízko energetických těles s izolací BAJ (patent Acim-Jouanin), je adaptován na všechny typy těles slídových i keramických

- Jedinečná koncepce zajišťuje dlouhou životnost použité izolace a to včetně těles s velmi vysokým

- Hlavní výhodou těles s technologií BAJ je možnost zajištění tepelné izolace a současně zachovat jednotlivé zóny ohřevu

• Charakteristika

- Vnější kryt z leštěné oceli, případně z nerez oceli, chrání izolaci proti poškození. Současně tento kryt slouží jako reflektor, který odráží tepelné záření směrem k části, která je určená k ohřevu

- Kostra se skládá ze dvou polovin válců a je spojena pomocí úhelníku tak, aby její montáž byla jednoduchá a rychlá

- Izolant má velmi nízkou tepelnou vodivost a je umístěn mezi kostrou a samotným topným tělesem. Tloušťka izolace byla optimalizována pro správnou funkci tělesa

- Topné těleso je slídové, případně keramické, dle druhu instalace
Tepelné vlastnosti a izolace mají optimální parametry, zabraňující nadměrnému ohřevu a předčasnému poškození těles

- Upevnění tělesa i kostry je zajištěno pomocí otočných šroubů, což umožňuje jejich dobrou montáž a optimální vnější rozměry

- Upevnění tělesa i kostry je zajištěno pomocí otočných šroubů, což umožňuje jejich dobrou montáž a optimální vnější rozměry

Vyrobeno dle normy EN60335-1
        Tolerance pro výkon: + 5% - 10%
        Ztráta proudu < 0.75 mA/kW

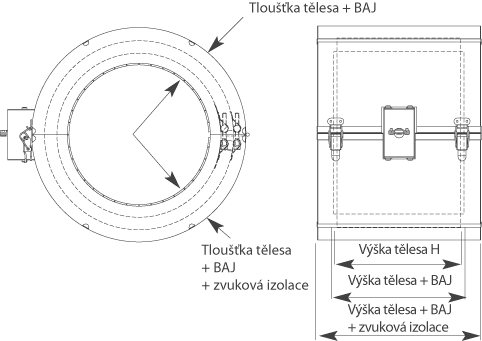

• Rozměry

Typ tělesa	Tloušťka (mm)	Celková výška
Těleso keramické tepelně izolované (BAJ) Těleso keramické tepelně izolované (BAJ) s protihlukovou izolací	28 mm 50 mm	H + 6 mm H + 11 mm
Těleso slídové tepelně izolované (mini BAJ) Těleso slídové tepelně izolované (BAJ) Těleso slídové tepelně izolované (BAJ) s protihlukovou izolací	10 mm 20 mm 50 mm	H H+ 6 mm H + 11 mm

• Doplňky

- Montáž mini BAJ na slídové těleso

- Montáž mini BAJ na slídové těleso nebo keramické těleso

- Systém protihlukové izolace, který může být namontován na tělese s BAJ tak, aby byla zajištěna ochrana pracovníka zajišťujícího obsluhu instalace (viz. foto v horní části)

- Nízkoenergetická tělesa mohou být osazena držákem sondy. Typy sond, které je možné použít naleznete na našich webových stránkách ve "Snímače teploty".
