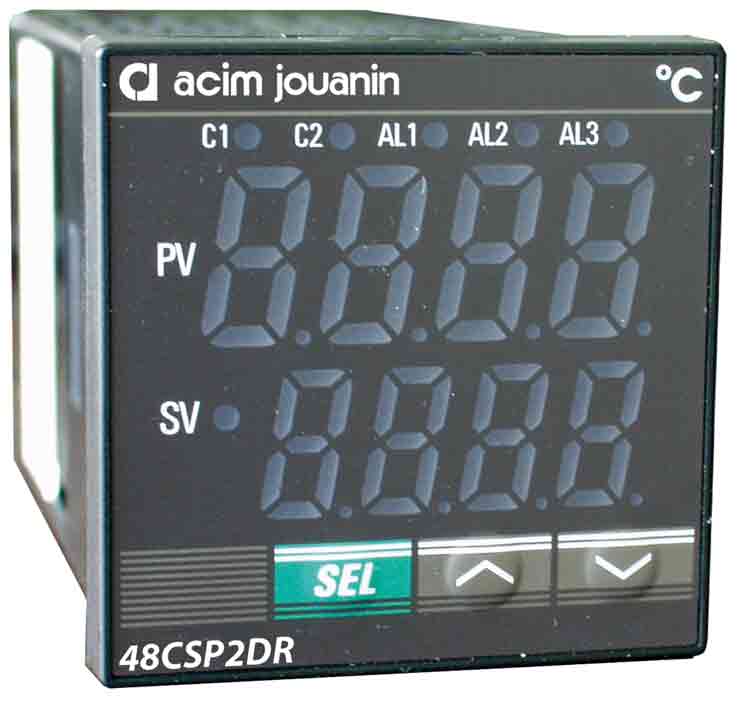

Régulateurs numériques 48CSP2DR et 48CSP2DL - Caractéristiques techniques, - Notice d'utilisation et de configuration : alarmes, auto-réglage ...) - Modèles

Caractéristiques

• Régulateur encastrable, DIN 48 x 48, pour montage affleurant sur panneau

• Type de régulation , en standard : PID, TOR, régulation avec fonction auto-adaptative, régulation avec fonction logique floue.

• Entrée universelle programmable :
  thermocouples (K, J, N, E, R, S, T, N ou PL II),
  sonde à résistance : PT 100 3 fils.

• Affichage sur 2 rangées de caractères : hauteur 13 mm pour la mesure (rouge) et 11 mm pour la consigne (vert).
  Voyants, en face avant, indiquant l’état de sortie, alarme, consigne, auto-réglage.

• 48CSP2DL : 1 sortie logique pour commande de relais statique + 1 sortie relais pour alarme (1A, 230 Vac / 30 Vcc résistif.)

• 48CSP2DR : 1 sortie relais pour commande de contacteur + 1 sortie relais pour alarme (1A, 230 Vac / 30 Vcc résistif)

• Type d’alarme configurable : alarme sur mesure, alarme sur écart, alarme sur zone avec limites haute / basse.

• Calcul automatique des paramètres du PID adaptés au process de chauffe, grâce à la fonction d’autoréglage.

• Protection coupure secteur : mémoire non-volatile.

• Alimentation : 100 à 240 Vac , 50 - 60 Hz.
      Double isolation.
      Connexion par bornier à vis M3.
      Consommation : 10 VA.

• Face avant du régulateur IP 66 / NEMA-4X, sous réserve de montage sur panneau et utilisation du joint d’étanchéité fourni avec l’appareil.

• En fonctionnement :
      Température max 0 à 45°C maxi,
      HR : 90% sans condensation.

• Poids : 200 g

• Homologations :

• Boîtier plastique (non combustible et équivalent à UL94V-0)



• En option :
  - Entrée courant 4-20 mA, tension1-5V,
  - Générateur de consignes 8 rampes/palier
  - Liaison RS-485 , Entrées logiques ...
  Nous consulter pour de plus amples informations.

Retour au menu

Dimensionnel



Retour au menu

Gamme

Désignation	Sortie régulation	Codification
Régulateur électronique à sortie logique	24 Vcc (17 à 25 Vcc) ; 20 mA maxi	48CSP2DL
Régulateur électronique à sortie relais	2 A, 230 Vac / 30 Vcc résistif	48CSP2DR

Documents téléchargeables

Fichiers téléchargeables grâce à Adobe Acrobat

Configuration
- Schémas de câblage : fiche 093001
- Réglage de l’échelle de mesure de température : fiche 091001
- Configuration du type d’entrée
    Modification du thermocouple type K en type J : fiche 091001
    Modification du thermocouple K en un autre type de thermocouple ou Pt 100 : fiche 091002
- Configuration du type de régulation
    Modification du mode PID en Tout ou Rien : fiche 091001
    Modification du mode PID en PID auto-adaptatif : fiche 091001
- Programmation d’alarmes : fiche 091004
- Descriptif des différents paramètres des niveaux de configuration : fiche 091006

Utilisation
- Autoréglage, dans le cas d’utilisation d’un mode PID : fiche 091001
- Configuration d’un mode PID auto-adaptatif  : fiche 091001
- Décalage sur la mesure : fiche 091005
