Régulateur numérique 48CSP2E - Caractéristiques techniques, - Notice d'utilisation et schémas de câblage  :    alarmes, auto-réglage ... Accédez

Caractéristiques

• Régulateur encastrable, DIN 48 x 48, pour montage affleurant sur panneau

• Type de régulation PID, TOR, P, PD en chauffage et en refroidissement. Régulation avec fonction auto-adaptative.

• Modes auto-adaptatif, autoréglant, fonction automatique - manuel. Fonctions rampe de montée en température, double consigne.

• Entrée universelle universelle programmable :
  thermocouples (K, J, N, E, R, S, T, N ou PL II),
  sonde à résistance : PT 100 2 ou 3 fils.
  linéaire courant 4 - 20 mA, linéaire tension 0-10 V.

• Précision : 0.2% de la pleine échelle
  Temps d’acquisition rapide : 120 ms

• Double afficheur à voyants verts de 4 chiffres.
  Voyants de signalisation rouges, indiquant l’état de sortie, alarme, consigne, auto-réglage..

• Sorties :
  - 1 sortie logique pour commande de relais statique - 24 Vcc ± 10% (10 V min en 20 mA)
  - 1 sortie relais , configurée en standard, en alarme - 5 A 250 Vac / 30 Vcc résistif

• Alimentation pour transmetteur : 15 V - 24 V, non stabilisé, 30mA.

• Alarmes configurables : absolue, asservie par rapport à la consigne, asservie symétrique ; directe, inverse ; mémorisée.
  Possibilité de masquage d’alarme au démarrage ou avec retard d’intervention.

• Alarme rupture boucle de régulation ou défaut capteur.

• Alimentation : 100 à 240 Vac , 50 - 60 Hz.

• Face avant du régulateur IP 65, sous réserve de montage sur panneau et utilisation du joint d’étanchéité fourni avec l’appareil.

• En fonctionnement :
      Température max 0 à 50°C maxi,
      HR : 85% sans condensation.

• Poids : 160 g

• Homologations :  CE

• Boîtier plastique (non combustible et équivalent à UL94V-0)



• En option :
  - Modèles prédéfinis dans le tableau ci dessous.
  - Communication RS485, entrées numériques .... Régulateurs
  graphiques, programmateurs, multiboucle ... : Nous consulter
  Nous consulter pour de plus amples informations.

Retour au menu

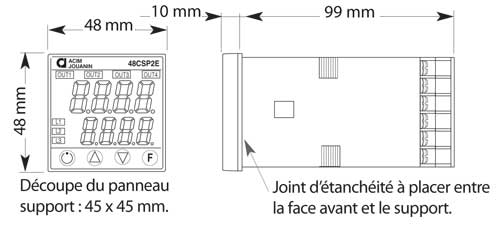

Dimensionnel

Retour au menu

Gamme

Désignation	Caractéristiques	Codification
Régulateur	1 sortie logique, 1 sortie relais	48CSP2E Modèle stocké
Régulateur	1 sortie logique, 2 sorties relais	48CSP2E-1
Régulateur	3 sorties relais	48CSP2E-2
Régulateur	2 sorties relais, 1 sortie continue 0/10V	48CSP2E-3
Régulateur	2 sorties relais, 1 sortie analogique 4/20 mA de recopie mesure	48CSP2E-4
Programmateur *	2 sorties relais	48CSP2E-5
Régulateur *	1 sortie logique, 1 sortie relais, 1 entrée consigne externe 4/20 mA	48CSP2E-6

Modèles 48CSP2E-1 à 48CSP2E-6 : non stockés / * : Profondeur des appareils : 129 mm

Documents téléchargeables

Fichiers téléchargeables grâce à Adobe Acrobat

- Fiche technique régulateur 48CSP2E  - n°11 2002

- Notice utilisation générale - régulateur 48CSP2E  - n°11 1000
- Schémas de câblage régulateur 48CSP2E - n°12 3001
- Notice de configuration : reconfiguration de la sortie relais alarme en régulation - n° 11 1001

- Configuration régulateur 48CSP2E pour régulation sur sortie relais n°11 1001
