Calentadores de inmersion antideflagrantes







• Aplicaciones

Calentadores de inmersión eléctricos antideflagrantes, notificados Ex d II C T6 à T1, para un uso en atmósfera explosiva. Fabricados a medida, según el producto a calentar y la configuración del receptáculo del calentador de inmersión, pueden ser montados en cubas, calefactores… para calentar productos estáticos contenidos en tanques o fluidos en circulación en un calefactor.





• Condiciones de uso

- Zona : 1 y 2 solamente
- Grupo : II C, II B y II A
- Clase de temperatura : T6 a T1

- Ambiente de uso : - 20 < T < 40°C.
- Presión : 0.8 < P < 1.2 bar.



El uso de los radiadores, en condiciones presentadas arriba, necesita que no haya otra fuente potencial de inflamación como llamas y gases calientes, las chispas de origen mecánica, las vibraciones, choques, la electricidad estática, ondas electromagnéticas…



El respeto de las exigencias esenciales de seguridad (anexa II directiva 94/9/CE del 23/03/94) es obtenido por la conformidad del material a las normas : EN 60079-0 de julio de 2006 y EN 600079-1 de marzo de 2004.

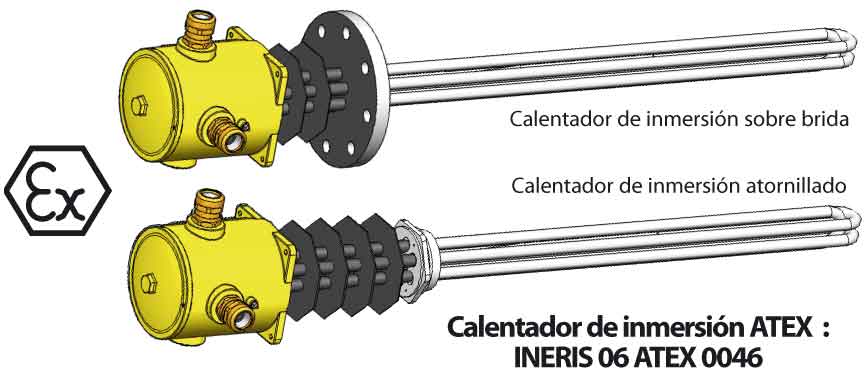

• 2 tipos de calentadores de inmersion

Sistemas de fijación:
- tapón atornillado (M77 estándar) o,
- brida (DN 80 estándar - DN 100 máx. ) - (En progreso DN 300 máx.)
Posibilidad de fijación por clamp u otro dispositivo, en función de la aplicación.





• Características comúnes para los 2 modelos.

- Material calefactor dotado con uno o varios elementos blindados.
- Materia de los elementos blindados* : acero, acero inoxidable, incoloy 800 o acero inoxidable  especial.
- Caja de conexión a los terminales de las resistencias y dispositivos de seguridad, de aleación
  ligera, IP 65 según la norma EB 60529.
  Caja dotada con una prenza estopa ATEX II C (3/4’’ NPT o M25 máx.) para los cables de
  alimentación y los cables de seguridad, con terminales de tierra interno y externo.
   Número de PE variable, según las características del calentador de inmersión.
- Calentador de inmersión dotado con 2 dispositivos de seguridad térmica (sonda, termostato…
  a definir) cuyas partes sensibles tienen que ser ubicadas en una funda de protección estanca al
  lado de los elementos calentadores (dimensiones de la funda, según condiciones de uso).
- Las seguridades pueden ser de tipo termostato de bulbo, sonda PT 100, sonda fusible o
  asociación de 2 dispositivos mencionados en la lista abajo.
- Tensión de alimentación máx. : 750V en monofásico o trifásico.
- Potencia* máx. disipada: 27kW con 400V en trifásico.
- Intensidad máx.: 38.9 A/fase, (para toda potencia o tensión).
- Diámetro exterior del material calefactor < 70 mm.
- Longitud: según la tecnología de fabricación. Lg máx. 3000 mm.
- Los calentadores de inmersión son sometidos a test antes expedición.

* Los parámetros varian en función de las condiciones de uso (materia, temperatura…)

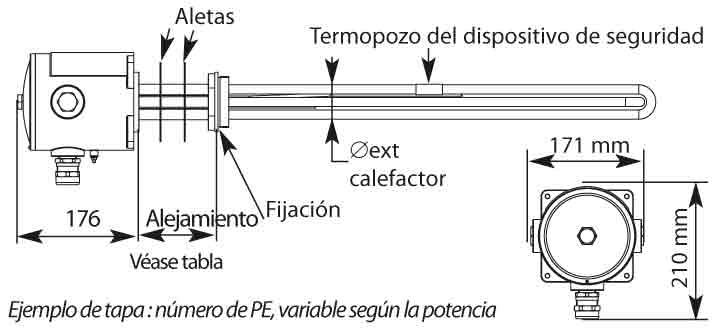

• Dimensiones de un calentador de inmersión ATEX





• Clases de temperatura

Clase	T6	T5	T4	T3	T2	T1
T° superficie máx	85°C	100°C	135°C	200°C	300°C	450°C

Según las clases de temperatura del calentador de inmersión, la caja será alejada del dispositivo de fijación :
- 120 mm, o sea 2 aletas para las clases T6 a T3
- 220 mm, o sea 4 aletas para las clases T1 a T2

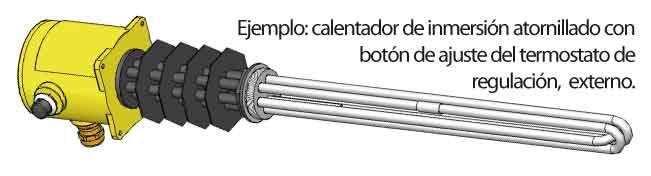

• Opciones

Los calentadores de inmersión pueden ser dotados con un dispositivo de regulación o de un termostato de ambiente, protegido por una funda de protección. En esos 2 casos, el botón de ajuste puede ser instalado dentro o fuera de la caja, según las necesidades.

Informaciones importantes : - La instalación del calentador de inmersión debe ser realizada conforme   a la norma EN 60079-14. Preconizaciones de montaje proveídas con el aparato. - La temperatura máx. del fluido a calentar será inferio - Los calentadores de inmersión tienen que puestos bajo tensión después de   haber verificado las seguridades necesarias, y que la zona calentadora sea   totalmente inmergida.







• Petición de presupuesto

Gracias por ayudarnos en mejorar la calidad de nuestros servicios al rellenar los formularios siguientes. Esas informaciones son necesarias para elaborar una oferta de presupuesto.

- Formulario de presentación (gracias por rellenarlo si se trata de una primera petición de presupuesto con el fin de crear su hója clienta en nuestro sistema informático).

- Cuestionario de realización de los calentadores de inmersión antideflagrantes y plan de intercambio . (Para todo pedido, ese formulario rellenado es necesario para confirmar los parámetros de uso. Descargarlo con Acrobat Reader.
