Radiadores industriales antideflagrantes - Condiciones de uso, - Características, - Volumen de los radiatores - Modelos de radiateurs - Documentación a descargar.



Certificación ATEX :
INERIS 06 ATEX 0025





• Aplicaciones

Radiadores eléctricos antideflagrantes, notificados Ex II GD – Ex d II C T3 – Ex tD A21 T200°C, para un uso en atmósfera explosiva gas y polvo, en locales de almacenamiento, sitios de distribución o entrega, en indústrias como la indústria química agroquímica…) indústria petrolera, refinerias, en cabinas de pintura (solventes)…

Los radiadores deben funcionar en posición horizontal, estribos de fijación hacía el suelo, puestos en el suelo o en consolas horizontales.





• Condiciones de uso

- Clase* : II C, II B et II A
- Presión : 0.8 < P < 1.2 bar.

- Zona Gas : 1 y 2
  T3 : T° superficie ≤ 200°C, en un ambiente : - 20°C < T < 40°C

- Zona Polvo : 21 et 22
  T200 : T° superficie ≤ 200°C, en un ambiente : - 20°C < T < 40°C.

El uso de los radiadores, en condiciones presentadas arriba, necesita que no haya otra fuente potencial de inflamación como llamas y gases calientes, las chispas de origen mecánica, las vibraciones, choques, la electricidad estática, ondas electromagnéticas…

El respeto de las exigencias esenciales de seguridad (anexa II directiva 94/9/CE del 23/03/94) es obtenido por la conformidad del material a las normas : EN 60079-0 de 06/2006 y EN 600079-1 de 03/2004, EN 61241-0 de 12/2006, EN 61241-1 de 06/2004.





• 2 tipos de radiadores

- Serie RADF : modelo estándar.
- Serie RADF.TH y RADF.IN : modelo estándar dotado con un termostato de ambiente.





• Características comúnes a todos los modelos

- Carter y pies de acero inoxidable
- Calefactor constituído de resistencias eléctricas, contenidos en un tubo de acero con aletas de chapa de acero.
- Radiador IP 65, según la norma EN 60529 para los modelos estándar referenciados.
  Radiador IP 67, a petición, precisarlo en el pedido
- Caja de conexión, de aleación ligera, dotado con una prenza estopa ATEX Ex d II ¾" NPT, para cable de alimentación.
- Caja dotada con un borne de masa interno M6 y un borne de masa externo M4.
- Caja dotada con un borne de masa interno que limita la temperatura de superficie externa inferior a 200°C (obligatorio para clasificación T3.)
- Tensión de alimentación: 230 Vmono, 230 V tri o 400 V tri, según los modelos.
- Potencia: 1 kW, 1.5 kW, 2 kW, según los modelos.
- Pies perforados con 4 agujeros oblongos de fijación: 14 x 7 mm.
- Radiadores testados individualmente antes de expedición.
  Aparatos proveídos con instrucciones de uso, declaración de conformidad y atestación de tipo INERIS.





• Radiadores con termostato de ambiente RADF.TH :

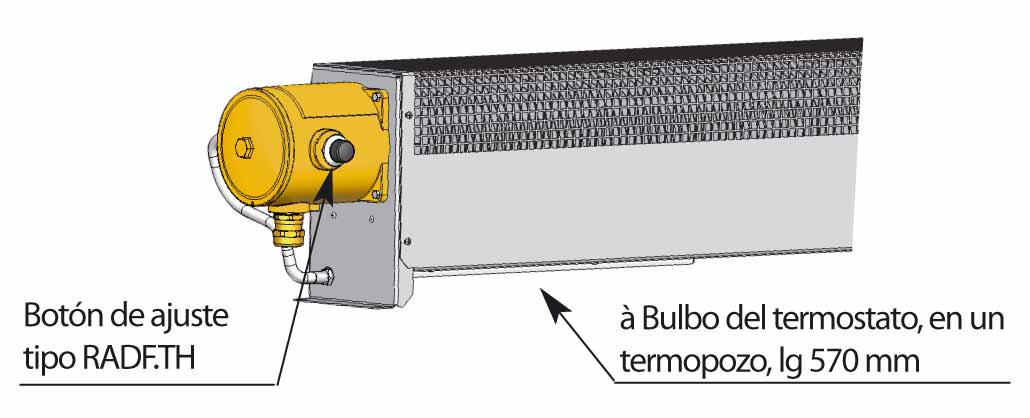

Los radiadores de tipo RADF.IN y RADF.TH son dotados con un termostato de ambiente, gama 0°C - 40°C cuyo bulbo, situado debajo del aparato, es protegido por un termopozo.

El botón de ajuste se situa dentro de la caja, para los modelos RADF.IN y fuera para los modelos RADF.TH

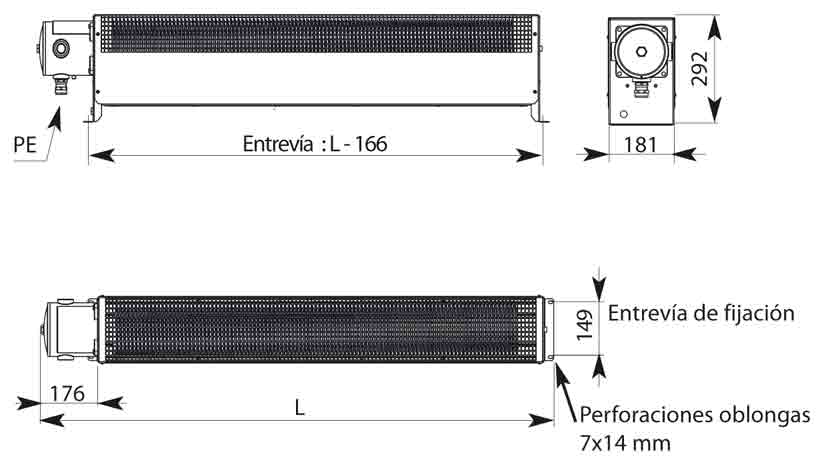

• Volumen de los radiadores RADF   Dimensiones en mm



Nociones importantes :

- Conservar un espacio libre de 150 mm alrededor del radiador y dejar un espacio libre encima del radiador para garantizar una buena circulación de aire.

- Los radiadores deben funcionar en posición horizontal, estribos de fijación hacía el suelo, puestos en el suelo o en consolas horizontales.







• Gama





• Documentación a descargar

Descargar las hójas técnicas "Radiadores industriales antideflagrantes"  con Acrobat Reader

- Descargar el Formulario de definición de los radiadores ATEX con Acrobat Reader. - Certificación ATEX para los radiadores de la serie RADF.
